Holzvergaserkessel BLAZE GREEN
für Scheitholz, Holzbriketts, Hackschnitzel und Sägespäne
- Außergewöhnlich ökologischer Holzkessel
- 4 Patente und Lambdasonde für perfekte Verbrennung
- Hoher Wirkungsgrad über den gesamten Leistungsbereich
- Geringer Brennstoffverbrauch, lange Lebensdauer des Kessels
- Ökodesign-konform, Kessel Energieklasse A+
- Zertifizierter Kessel nach EN 303-5, Emissionsklasse 5
Alle BLAZE HARMONY Heizkessel zeichnen sich durch deutlich niedrigere Emissionswerte aus als in der CSN EN 303-5 und den Ökodesign-Normen gefordert.
Bei der Verbrennung von Stückholz verschiebt der BLAZE GREEN-Kessel die Emissionsgrenze jedoch noch weiter nach unten. Die neu patentierte Strahldüse sorgt zusammen mit der automatischen Verbrennungsregelung über eine Lambdasonde für sehr niedrige Emissionswerte.
Diese liegen bereits an der Grenze der Messbarkeit und sind zum Beispiel mit Gasbrennwertkesseln vergleichbar. Und wir verbrennen immer noch Biomasse – einen erneuerbaren und erschwinglichen Brennstoff.

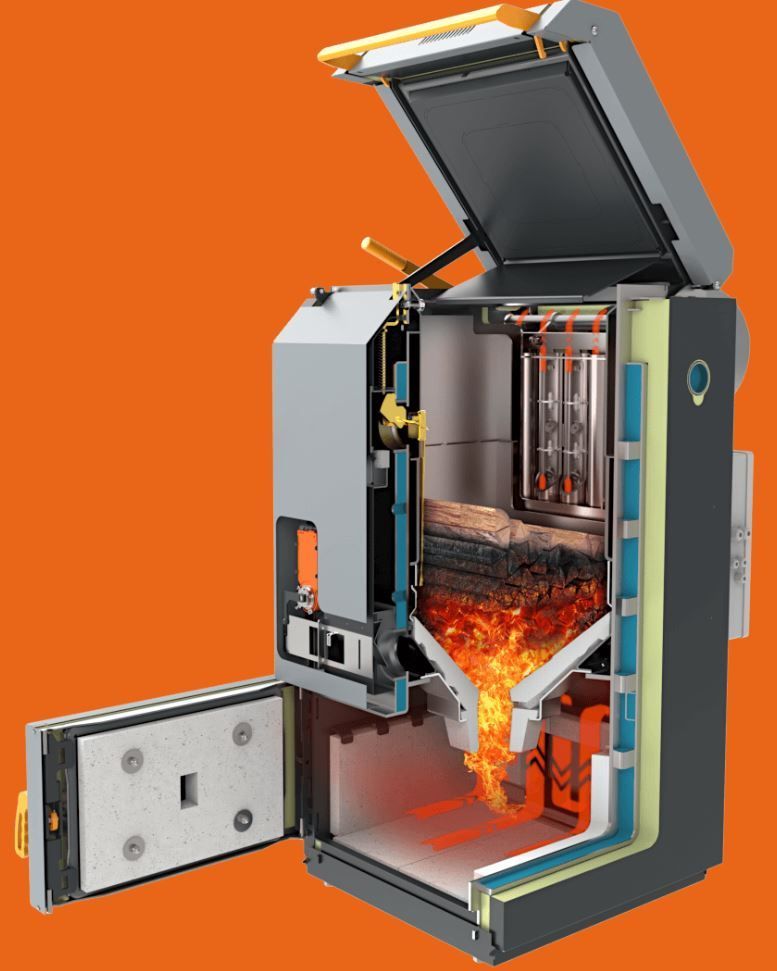

Die Technik im Detail
- Mechanisches Gewicht vom Brennstoff garantiert mehrere Stunden Dauerbrand. PATENTIERT
- Komplexer Korrosionsschutz – 7 Jahre Garantie. PATENTIERT
- Regulierbare Leistung 50–100 % für langanhaltende Verbrennung von hoher Qualität
- Niedriger Verbrauch, Wirkungsgrad 92 % im gesamten Leistungsumfang
- Spezielle Turbulatoren – einfache und wirksame Reinigung
- Boden der Vergasungskammer sorgt für automatische Weiterleitung der Asche
- Kompakte Brennkammer INOX – Korrosionsschutz

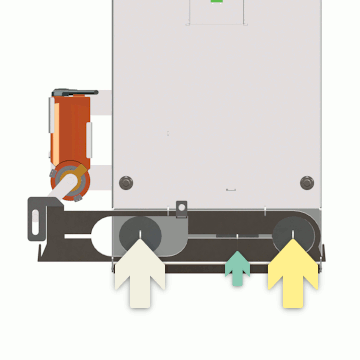

Der einzige Kessel auf dem Markt mit einer Drei-Wege-Verbrennungsluftzufuhr
Das relative Luftverhältnis wird durch einen multifunktionalen Schiebevorhang bestimmt, der manuell oder durch eine Lambdasonde über einen Servoantrieb gesteuert wird.
Im Gegensatz zu anderen Heizkesseln lässt sich die Verteilung der in den Brennstoff eintretenden Luft (Vortrocknungsluft über der Brennstoffschicht) bei BLAZE HARMONY Heizkesseln leicht steuern. Der Kessel kann daher auch an verschiedene Brennstoffe angepasst werden. Dies ermöglicht eine effiziente Verbrennung von leicht brennbaren Brennstoffen (Holzabfälle, Hackschnitzel, kleine Briketts) und von schwer brennbaren Brennstoffen (große Holzscheite, nasses Holz).
Vortrocknende und primäre Luft zu 100 % offen,
sekundäre Luft vollständig geschlossen. In dieser Lage befindet sich die Blende der Luftzufuhr bei Verbrennung von feuchtem Brennstoff oder großen Holzscheiten.

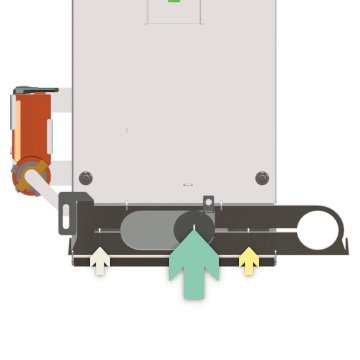

Sekundäre Luft zu 100 % offen, vortrocknende und primäre Luft vollständig geschlossen.
In dieser Lage befindet sich die Blende der Luftzufuhr bei Verbrennung von trockenem Hartholz oder Briketts, wo mehr Sekundärluft für wirkungsvolle Verbrennung benötigt wird.

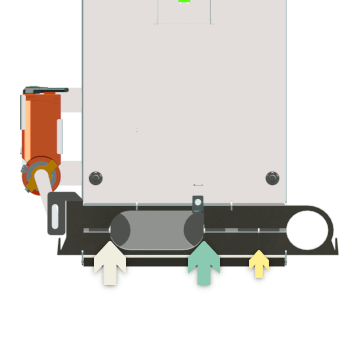

Primäre und sekundäre Luft zu 50 % offen, die vortrocknende Luft vollständig geschlossen.
In dieser Lage kann sich die Blende der Luftzufuhr in der Situation befinden, wann die Blende durch Servoantrieb bedient wird, um den gewünschten Sauerstoffwert zu erhalten.

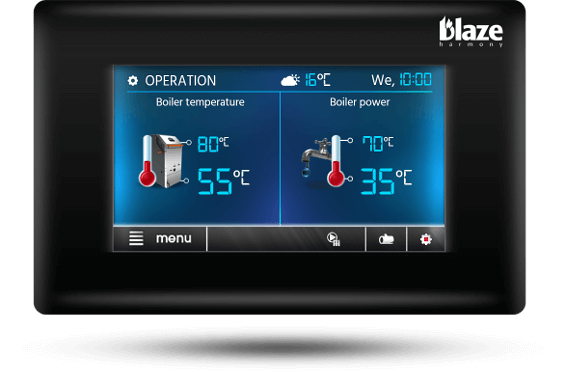

Automatisches
Steuergerät
ecoMAX
Funktionen der Steuereinheit:
- Steuerung der Kesselleistung
- Steuerung des Abluftventilators
- Steuerung der Pelletszuführung
- Modulation der Leistung des Pelletbrenners
- Kesselpumpe
- Brauchwasserpumpe
- Warmwasser-Zirkulationspumpe
- Mischerpumpe
- Mischersteuerung
- Thermostat-Unterstützung
- Heizsteuerung des Speichers
- Sommer/Winter-Modus
- Abgas-Sensor
- Equithermal Management
- Zeitprogramme
- STB-Notfallthermostat
- Umschalten einer anderen Wärmequelle
- Intelligenter Alarm
Das ausgeklügelte Steuerungsprogramm des Reglers ermöglicht es ihnen, die gewünschte Kesselleistung in Prozent direkt einzustellen und den Kessel während des Betriebs zu kontrollieren. Der Bereich der möglichen Leistungseinstellungen hängt von der Art des installierten Heizkessels ab. Eine Einstellung der Leistung unter 100 % gewährleistet eine lange Brenndauer im Kessel bei vergleichbarer Verbrennungsqualität wie bei einer Einstellung von 100 %.
Diese Lösung ermöglicht es, den Kessel mit einer geringeren Leistung zu betreiben (wichtig vor allem in der Übergangszeit) und auch ein kleineres Volumen des Pufferspeichers zu installieren, was zu finanziellen Einsparungen und auch zu Platzeinsparungen führt.
Der Regler wertet auch die von der Lambdasonde gemessenen O2-Werte aus und steuert den Stellmotor für die Primär- und Sekundärluft sowie die Luftklappe des Vortrocknungsprozesses, um den eingestellten O2-Restwert einzuhalten. Das Lambda-Sonden-Kit ist ein optionales Zubehör.
Sobald das Bedienmodul des Pelletbrenners angeschlossen ist, steuert die Steuerung ecoMAX860D TOUCH auch den Brennerbetrieb und den Pelletverbrennungsprozess, indem sie die Brennerleistung über den gesamten Bereich kontinuierlich moduliert, um die gewünschte Kesseltemperatur zu halten.

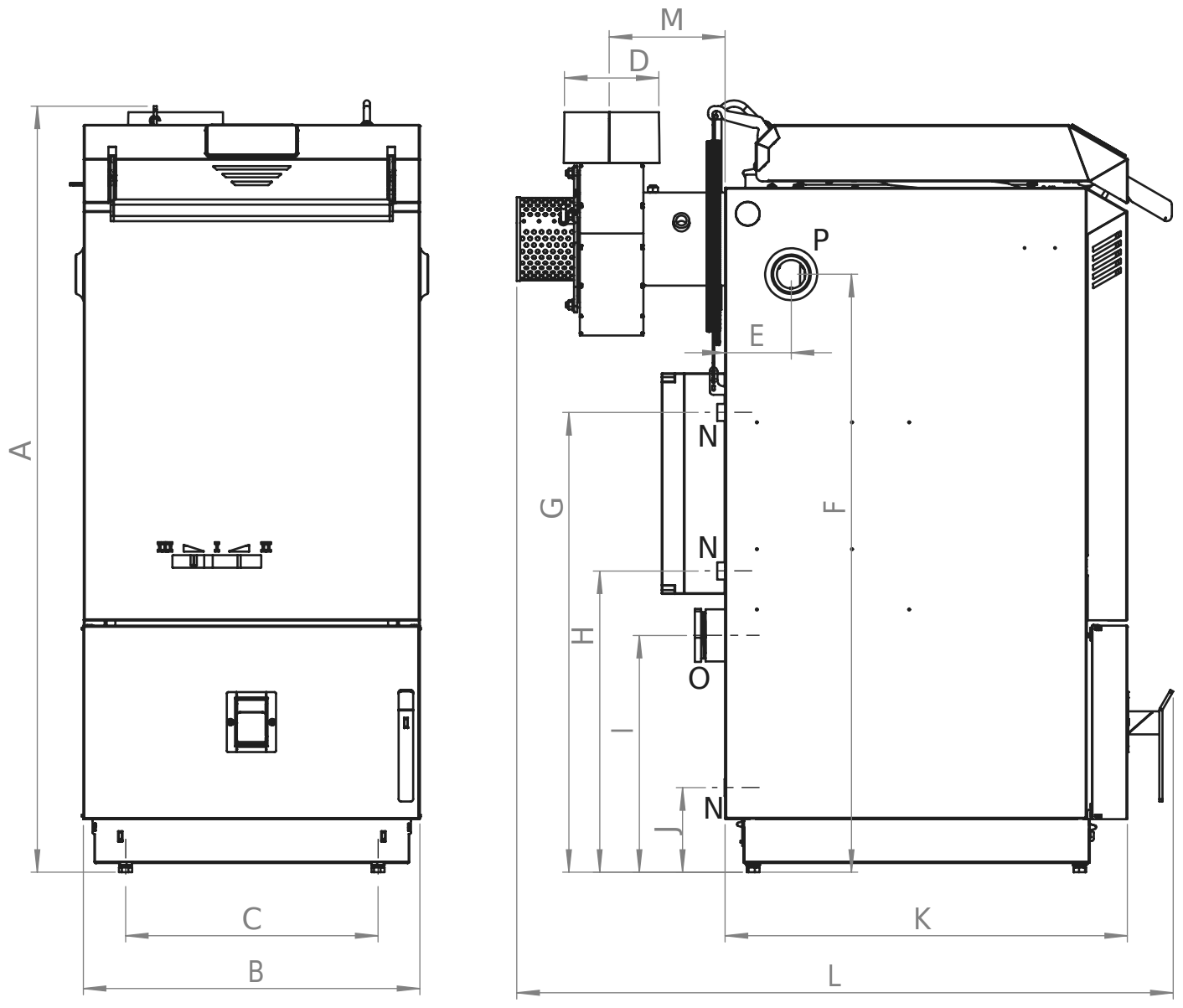

Maße des Kessels
| BG 10 | BG 18 | BG 26 | BG 33 | |
|---|---|---|---|---|
| mm | mm | mm | mm | |
| A | 1200 | 1200 | 1200 | 1200 |
| B | 450 | 530 | 714 | 714 |
| C | 320 | 402 | 586 | 586 |
| D | Ø149 | Ø149 | Ø149 | Ø149 |
| E | 105 | 105 | 105 | 105 |
| F | 945 | 945 | 945 | 945 |
| G | 750 | 750 | 750 | 750 |
| H | 475 | 475 | 475 | 475 |
| I | 280 | 375 | 375 | 375 |
| J | 100 | 135 | 135 | 135 |
| K | 565 | 635 | 635 | 635 |
| L | 955 | 1035 | 1035 | 1035 |

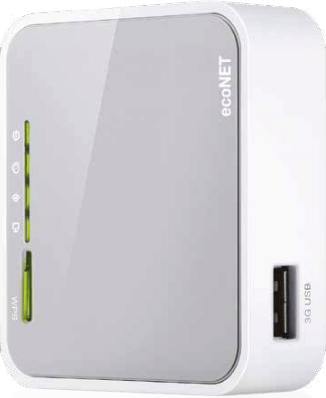

Internetmodul
ecoNET

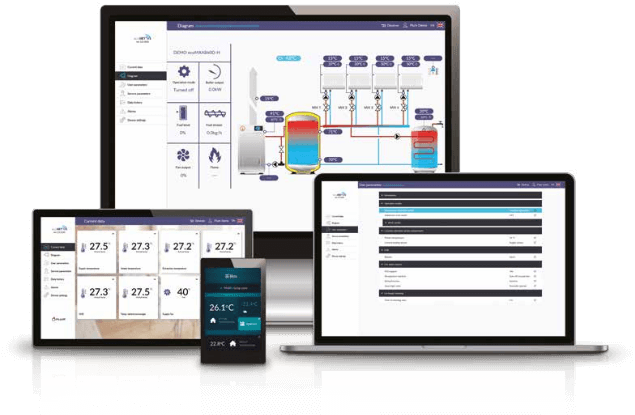

Das Internetsystem ecoNET ermöglicht dem Benutzer Fernzugriff auf Verwaltung und Monitoring des Kessels und Heizungssystems. Dank diesem System kann der Benutzer die eingestellten Parameter des Kessels und des Heizungssystems ändern, aber auch die Betriebsgeschichte des Kessels und des Heizungssystems ablesen, die in einem übersichtlichen Graph dargestellt wird.
Fernzugriff auf den Regler ist von allen Geräten möglich, die Internetanschluss haben, sei es ein Tablet PC, Computer oder Mobiltelefon. Die Einstellung wird via Webbrowser auf der Webseite www.econet24.com oder über mobile Anwendung für Android und iOS durchgeführt.
Onlineservice

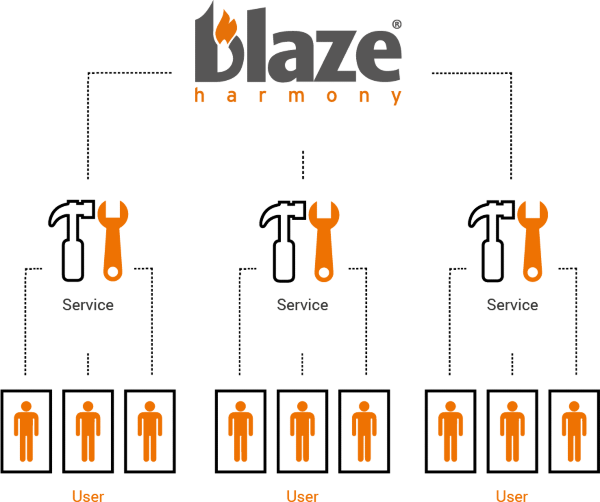

Das Internetsystem dient nicht nur dem Benutzer. Die Servicefirma kann Zutritt zur Kesseleinstellung haben und im Bedarfsfall kann sie Einstellung des Heizungssystems ändern oder in die Kesselsteuerung eingreifen und somit die Servicekosten senken.
Weiteres Zubehör des Reglers

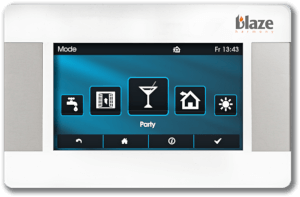

ecoSTER TOUCH
Fernsteuerungspanel mit der Raumthermostat-Funktion ecoSTER TOUCH ermöglicht die Bedienung und Parameteränderung des Kessels von der Stelle, wo das Bedienungspanel installiert ist, z. B. aus dem Wohnzimmer.
eSTER x40
Drahtloser Raumthermostat mit der Möglichkeit der Einstellung der Grundparameter des Kessels und der Heizungsanlage.

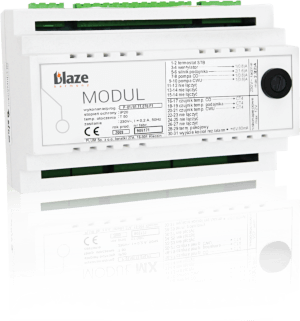

Das Erweiterungsmodul für die Steuerung von zwei weiteren Heizkreisen
Es ermöglicht die Steuerung von zwei weiteren Mischventilen und ihren Pumpen. Weiter ermöglicht es auch Steuerung der Nutzwasser-Zirkulationspumpe.
